[投影之窗消息] 为进一步提高城市园林绿化管理水平，推动城市绿化事业健康快速发展，夯实全市园林绿化基础数据，摸清全市园林绿化家底，长春市园林局决定加强园林绿化管理信息化建设，计划于2013年完成长春市园林绿化局信息管理服务中心机房及演示厅建设项目。

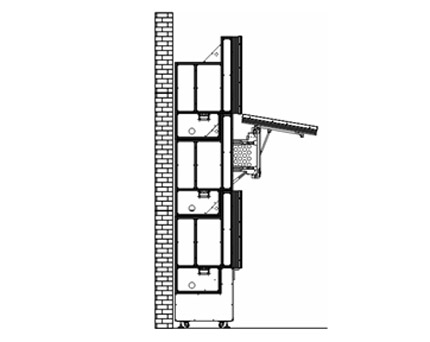

多层电动前维护DVS系列单元拼接墙示意图
项目方案：
本项目计划在演示厅安装一套DLP大屏幕显示系统，用于展示现有城市园林绿化布局、未来绿化设计规划，以及全市园林绿化数据。由于用户安装场地条件所限，中达电通为长春市园林局提供了一套拥有高亮度、高清晰度、高分辨率、高智能化控制、操作方便简捷的高端大屏幕数字显示系统，该系统融合众多业界先进技术，采用具有独特前维护功能的3行×5列
15台60英寸 SXGA高清LED光源投影显示单元，图像拼接控制器、控制软件及周边设备组成。
常规的DLP背投显示单元多采用后维护方式，需要预留600-1000mm左右的后部维护通道，占用了部分场地空间。中达电通DVS系列电动前维护显示单元采用独特的电动屏幕和电动六轴调整技术，可从正面开启屏幕进行维护，在满足正常安装维护的情况下可实现多层堆叠拼接，最高可堆叠8层。不需要预留维护通道，真正实现了大型DLP显示拼接墙完全靠墙安装，为空间有限的用户提供了理想的解决方案，对于安装空间足够的用户，也将极大提高控制室的整体空间利用率，提供更好的观看视角。
DVS电动前维护显示单元的独特技术优势：

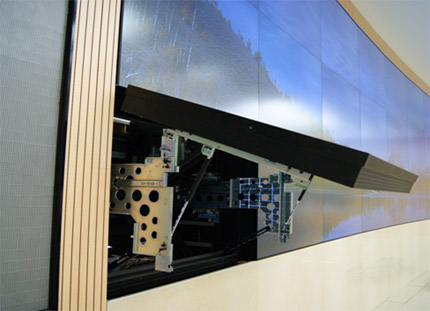

独有的电动屏幕开启技术
屏幕采用由电机驱动液压式杠杆原理的推出及翻转装置，可以电动方式从前方打开屏幕，保证了即使屏幕之间相互挤紧时也可以方便的将屏幕推出，屏幕的推出及收回操作精确平稳，保护屏幕不会受到损伤，使得安装维护人员可以方便的对单元内部的部件包括接口模块、灯泡、色轮等进行维护操作。
独有的电动六轴调整技术
画面几何调整采用电动六轴光学调整机构，电动六轴的每个轴向均采用精密电机控制，可通过调试软件或遥控器给每个单元电动六轴机构发出指令，电动六轴调整电机即可自动进行相应的调节，每个轴向均可达到0.1mm级的调节精度，远高于手动调节的精度，从而更精确的调整每个单元的画面几何，实现图像的无缝拼接显示。 |
|
独特的电动调节整合技术
DVS电动前维护显示单元的电动六轴与电动屏幕采用同一个控制模组，并与光机控制技术整合，通过光机的遥控器和调试菜单界面，既可以进行电动六轴的几何调节，又可以进行屏幕及反射镜的机械调整，真正实现了前维护单元的电动调试全面自动化。
独特的箱体散热通道设计
DVS电动前维护显示单元采用独特的纵向双风道散热结构设计，采用先进的强制冷却及空气对流设计原理，形成高效的空气对流散热系统，具备多组冷却风扇，可将单元内部的热量通过纵向散热通道快速排出，多层堆叠时也不需要预留后部散热空间。
本项目图像控制系统推荐了技术成熟稳定的VisionCON3000图像控制器，采用第二代PCI
Express技术及独特的独立总线传输及图形处理技术，具有16路DVI输出，4路计算机DVI信号输入、8路VIDEO视频信号输入、4路1080p高清视频输入，所有信号均可实现单屏、全屏、分屏、漫游、叠加显示，满足用户使用需求。
项目配置：
60英寸SXGA LED电动前维护DLP显示单元15台
60英寸单元底座 5套
VisionCON3000图像控制器 1套
VisionDWCS控制管理软件 1套
专用工程线缆及配件15套
项目总结：
本项目采用中达电通独特技术的电动前维护DLP大屏幕系统，贴合用户场地需求，解决了安装场地空间不足的问题。本系统可以在全屏范围内以单屏、跨屏拼接、全屏等多种方式显示全市园林绿化数据，展示现有城市园林绿化布局，以及未来绿化设计规划，达到良好的演示氛围。
|
