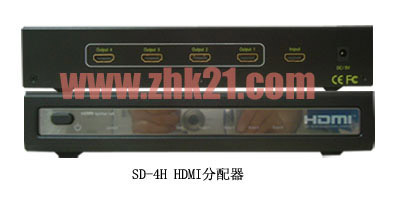

[投影之窗消息] 本产为：SD－4H HDMI信号分配器，这款1×4
HDMI分配器可以把一个高清信号源连接到四个高清信号端。他可以很容易地将一个高清信号源所产生的高清信号源分配到四台支持高清信号的显示器或者投影机上。另外，把它连在一根HDMI线的信号输出端时，可对HDMI信号进行放大。
性能
1、一路HDMI信号输入分配成四路HDMI信号输出。
2、兼容HDCP 1.2
3、支持CEC
4、支持30/36位深色
5、支持蓝光DVD24 / 50 / 60fs / HD-DVD / xvYCC
6、支持音频格式 TS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
7、支持信号时序重整
8、输入传输距离可达15米，输出传输距离可达20米。
9、无信号损失
10、安装简单
11、需要使用DC5V / 0.8A规格的电源
连接与操作
1、通过一条HDMI线缆，把高清信号源和分配器的输入接口连接起来。
2、通过HDMI线缆，把分配器的输出端与显示器连接起来。
3、把5V的电源和分配器连接起来。
技术指标
| HDMI分辨率 |
24/50/60fs/1080P/1080i/720P/576P/576i/480P/480i |
| 支持音频色彩模式 |
24位深色/30位/36位 |
| 支持音频格式 |
DTS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD |
| 最大传输速度 |
10.2Gbps |
| 输入输出TMDS信号 |
0.5-1.5Vp-p（TTL） |
| 输入输出DDC信号 |
5Vp-p（TTL） |
| 输入线缆长度 |
≤15m HDMI AWG26 |
| 输出线缆长度 |
≤20m AWG26 HDMI1.3standard cable |
| 最大工作电流 |
600mA |
| 电源适配器规格 |
交流输入（50/60Hz） ：100V-240V，直流输出：5V/0.8A |
| 工作温度 |
（-15 to +55℃） |
| 工作温度范围 |
5 to 90%RH（无冷凝） |
| 封装尺寸 |
115×60×24（mm） |
| 重 量 |
1015 g |
|
