利国提供大型超市HDMI高清信号传输解决方案
|
|
[投影之窗消息] 随着国内高清视频信号的迅猛发展,480P、720P、1080P等数据名词大家都已耳熟能详,其细腻的画面,突出的层次感,极具视觉冲击力。有不少广告商以此来吸引顾客的眼球,数字告示系统应用日趋普及,大型超市和商场也逐渐加入到了“数字高清”世界中。大型超市传输HDMI数字高清信号面临的问题就是“大”。超市的面积大,高清信号播放点多,信号的传输距离远,如果没有合适的解决方案,成本也会加大。如何解决在大型超市传输HDMI高清信号呢?下面简单介绍此方案。 |
方案描述:

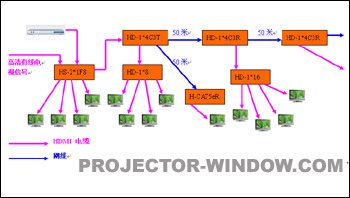

该系统有2个信号源,分别是数字电视(HDMI)信号和高清DVD或码流仪出来的HDMI信号。可用HD-2*1F8选择2个信号源中的任意1路进行分配输出,其中的一路接入数字高清双绞线传输设备HD-1*4C3T,其余用于接离此地比较近的几个视频点。
HD-1*4C3T的输入是HDMI信号,输出是一个HDMI信号和3组网线接口信号,HDMI输出口可接HD-1*8分配器,用于接离此地比较近的视频点;3组网线接口可通过网线(50米内)联接离此地比较远的多个网线分配接收器(HD-1*4C3R)),该接收器输入是一组网线口,输出是1个HMDI接口和3组网线接口,网线接收器的HDMI输出接视频点或经分配器联接多个视频点。3组网线接口其中一组可再联接远端的网线中继分配接收器(HD-1*4C3R),根据具体情况逐级传输,或利用单接收器(H-CAT5e
R)解出HDMI信号。
注:数字信号只要保证时钟频率和“0”、“1”判断不出错就可以无限复制再生。本方案中所有的HDMI线缆长度都在15米之内(1080P)。
此方案所用到的相关产品:
HD-2*1F8:2进1出再分8路HDMI切换分配器。
HD-1*4C3T:1进4出HDMI信号网线传输发送器,输入接口:一个HDMI口。输出接口:一个HMDI口和3组RJ-45型口。
HD-1*4C3R:1进4出HDMI信号中继分配接收器,输入接口:一组RJ-45口。输出接口:一个HMDI口和3组RJ-45型口)。
H-CAT5e R:一进一出网线接收器。
及相关的HDMI信号分配器。
此套方案在工程中把网线和电缆紧密的结合在一起,布线简单,节省成本,抗干扰能力强(网线中的信号是利用平衡方式传输的),视频终端的画面清晰流畅。此种方案不仅可以在大型商场中应用,也可以在飞机场,新型高速列车,高档楼宇,大型会议场所等地方广泛应用。
|
|
|
