显示设备主流接口技术掠影

    [投影之窗消息]  显示设备需要连接线的互通有无,而接口的种类也是非常多的,并且各具特色。过去的老旧CRT电视,接口十分匮乏,最主要的就是 75Ω天线接口,还有AV音视频输入和输出等接口,以及S端子接口,现在这些接口已逐步被替换,新一代接口占据主流位置。
.


.
    USB接口:解码4K视频,拓展应用丰富
.
    USB接口全称为Universal Serial Bus,直译为通用串行总线,在CRT时代的电视中,并不存在USB接口。后来进入到新一代显示设备时代,USB接口开始崭露头角。专业显示设备可以通过电视内部内置的蓝光高清解码芯片,来实现解码功能。USB接口作为输入接口,可以让用户连接各种设备,直接读取音视频文件。
.
    4K技术不断发展,USB2.0接口受带宽等限制,理论最大传输速率仅为480Mbps,只能达到60MB/s的传述速度,因此,USB3.0接口在显示设备中成为主流,可以实现5-10Gbps的传输速度,最高速度可以达到640MB/s, 满足传输4K的需要。

    存储卡接口:更方便的数字文件播放
.
   随着智能显示设备的兴起,功能性逐步变得更为重要,加入存储卡接口是一种主流解决方式,绝大多设备拥有SD卡扩展接口,主流的16GB、32GB存储卡实现全兼容, 最大则可以支持到128GB甚至256GB的SD卡。此外,支持Micro SD卡接口也应用的比较多,方便用户更方便的直接共享资源。
.

.
    非主流接口:逐渐被替代
.
    前传输视频信号的色差分量接口,属于模拟接口。色差分量接口目前有两种形式存在,分别是YPbPr和YCbCr,前者为逐行色差分量,后者为隔行色差分量,相对而言,逐行色差分量效果要更好一些。色差分量接口中,亮度以Y标注,并且将色度和亮度分离处理,分成红、绿、蓝三种基色进行处理,这也正是色差分量名字的由来。
.
   其他:无线的广泛化与边缘化
.
   除了很多常用的接口如VGA、有线网络接口。在显示设备内部,还有很多看不见、摸不着的“接口”,用来连接多种设备。包括WiFi无线网络功能,内置的WiFi模块可以发射和接收无线信号,随时无线上网。此外,很多显示设备都集成了蓝牙4.0功能,可以连接很多基于蓝牙的设备,包括蓝牙无线耳机、蓝牙无线手柄、蓝牙音箱甚至是蓝牙无线键鼠等等,让用户可以告别有线连接的使用不便。



.

    HDMI接口:绝对的主流
.
    在CRT盛行的年代中,往往都是模拟信号接口占据了主打地位,数字信号接口少之又少。现在数字信号则已经成为绝对的主流。HDMI全称为High Definition Multimedia Interface,直译为高清晰度多媒体接口,不仅可以传输影像信号,还支持音频信号传输。目前,大多显示设备已采用HDMI1.4接口,在性能方面,支持3840x2160分辨率,最高可以支持30FPS帧率画面回放。连接蓝光高清机等设备,播放4K视频没有压力。HDMI2.0也已推出,在保持3840x2160分辨率的同时,最高支持60FPS帧率的画面,除此之外,在音频性能方面也有了很大改进,最高支持32个声道输出,以及1536KHz音频采样率。
.

.
    音频接口:数字与模拟接口共存
.
    音频接口尤为重要,在显示设备中音频接口处于举足轻重的位置。目前存在着模拟音频接口和数字音频接口两大类,这两类接口则适合不同的用户群。在模拟音频接口中,有左声道和右声道两个不同的接口,其中左声道以英文符号L为标识,颜色方面则以白色标明。而右声道则以英文R为标识,以红色接口进行标注。一红一白同时连接,就实现了立体声效果。
.

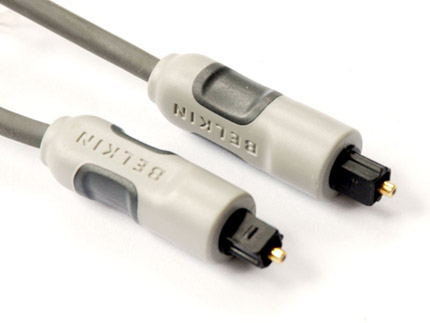

    进入数字化时代,一些中高端显示设备已经加入了光纤音频接口,英文名称为Optical。光纤接口以光脉冲的形式来传输数字信号,其材质以玻璃或有机玻璃为主,光纤同样采用S/PDIF接口输出,其是带宽高,信号衰减小,常常用于连接DVD播放器、蓝光高清播放器等设备,可以带来更为更好的音质表现。不过一般的用户,使用光纤接口连接的并不多。由于HDMI接口可以传输音频,因此较为普遍的采用了HDMI一线通的方式进行连接。
.
    具体在接口方面,三个接头处分别用绿、蓝、红色进行区别。色差分量接口对1080p全高清有着很好的支持。有线电视机顶盒产品一般除了HDMI数字接口之外,都带有色差分量模拟接口,因此可以解决很多显示设备兼容性的问题,比如较为古典的设备,可以通过色差分量接口弥补没有HDMI接口无法连接的遗憾。还有AV输入接口,就是红白黄接口。在画质方面,AV输入接口表现并不理想,其提供的是模拟信号,在分辨率方面很低。因此,AV输入接口逐渐淡出了主流。
