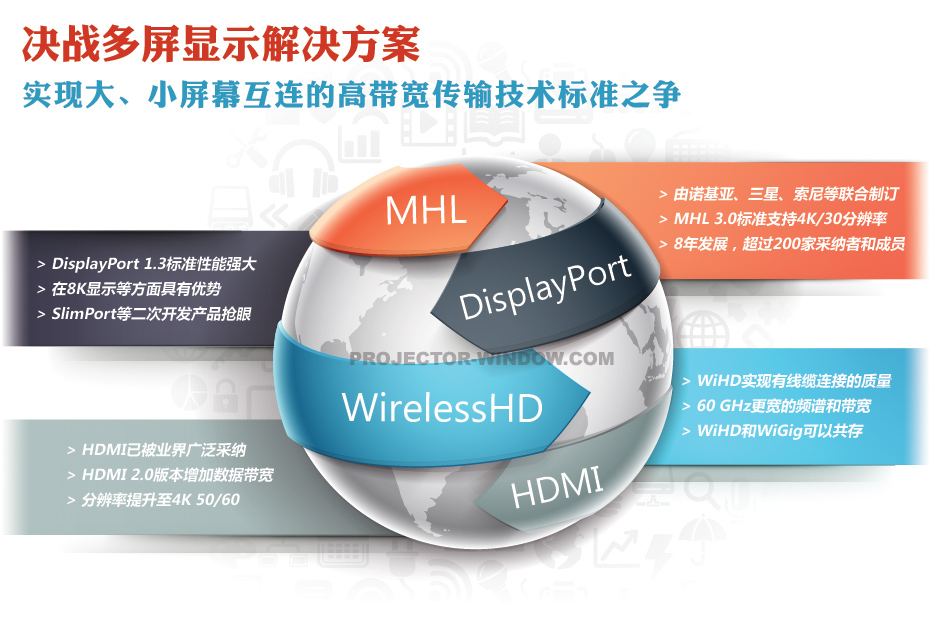

决战多屏显示解决方案--实现大、小屏幕互连的高带宽传输技术标准之争



[投影之窗专题报道]  “轻松便携、任意屏幕”是大屏幕显示应用的发展前景,无论是娱乐还是高端专业显示,多屏互通显示已经成为业界备受关注的应用,很多厂商已经推出了基于各种技术的多屏显示解决方案,实现大、小屏幕的无缝、无限应用。移动式高清晰度体验,使移动设备能够在高清显示设备上呈现应用程序、视频和图片,并同时优化电池寿命。



我们看到2014年底平板电脑会支持4K分辨率,而明年智能电话也会支持4K分辨率。在这种分辨率的驱动下,移动设备有必要将高清内容显示在大屏幕上。这是各种专业显示设备能够持续增长的动力。目前,MHL、HDMI、WirelessHD以及DisplayPort是我们最为熟知的高带宽多屏幕传输技术标准,在有线或无线的情况下,都可实现出色的应用表现,技术的进一步升级引人注目,本专题就来谈谈这些技术的特点以及竞争优势。












HDMI接口已被业界广泛采纳,2013年9月推出了其最新HDMI 2.0版本,新规范主要增加了数据带宽,将分辨率由前一版本的4K 24/30提升至4K 50/60,提供双画面显示和相应的音轨,支持最多32通道音轨等。

HDMI 2.0支持4K@50/60 (2160p)分辨率,提供多维式身历其境的音讯体验,最多可达32个音频信道,音频取样率最高可达1536kHz;支持双显示,能在同一个屏幕上同步递送双视讯串流给多位使用者,支持同步递送多串流音讯给多位用户(最多4人)。HDMI 2.0亦支援21:9剧院级广角视讯,以及可透过单一摇控器控制多款HDMI装置的CEC扩充功能;此外「动态自动对嘴同步(Lip-Sync)」技术,则能避免因视讯处理时间差异而导致的影音时间延迟问题,在无需用户介入的模式下以动态方式同步影音串流。HDMI 2.0功能采用现有缆线、连接器插座/接头就可支持,高速缆线(Category 2)缆线即可支持最大18Gbps的HDMI 2.0带宽;能以原有缆线支持新版功能的主要原因,是新规格采用新的信令技术,提高了讯号的传输效率。














WirelessHD(WiHD)无线连接解决方案,实现有线缆连接的连接质量,工作在60 GHz频段上,具有更宽的频谱和带宽,同时,WiHD和WiGig可以共存,利用这种无线技术,便携设备,如手机、游戏机中的画图可直接在大屏幕显示出来。

WirelessHD是由产业团体制定的规格,用于消费性电子产品间进行无线高画质影片传输的数位电路接口。主要参与的企业团体有博通、英特尔、LG、松下电器、日本电气、三星、SiBeam、索尼、飞利浦与Toshiba。它使用60 GHz极高频频段中的7 GHz频道。WirelessHD技术实现了消费电子产品、PC 和移动设备之间高速、高性能的无线通信。其高带宽性能和稳健的纠错功能相结合,通过无线方式提供未压缩的 HD 视频、多信道环绕立体声和智能数据控制。

WirelessHD主要应用于简化家庭影院的安装过程并且不再需要找到来源设备,如电视附近的机顶盒。极低的延迟,适用于游戏和互动视频等严苛的应用。支持1080p/60视频和7.1环绕立体声。高速据传输率 (10-28 Mbps) 实现未压缩信号的传输。支持可处理受版权保护的数字内容的 HDCP 技术。














DisplayPort较HDMI与MHL技术的优势在于允许交流耦合,更适用于光纤;频率与分辨率无关;可提供双向供电;无专利税等几个方面。DisplayPort在8K显示方面具有优势,并且可以很好的实现大、小屏幕互连,最新的DisplayPort 1.3标准支持8Kx4Kx60Hz视频传输。8K超超高清显示分辨率,尽管目前只有超大屏幕电视的一些演示样机,4K智能手机已推出市场,而8K智能手机很大可能会在2015年底至2016年初面市。

DisplayPort是视频电子标准协会推动的数字式视频接口标准,该接口订定免认证、免授权金,发展中的新型数字式音频/视频界面,主要适应于连接计算机和屏幕,或是计算机和家庭剧院系统。此外,还有一些公司在基于DisplayPort的基础上进行二次开发,推出性能更强的技术与产品。具有代表性的如SlimPort,其是一项高带宽连接技术,目前支持同时传送4K×2K 30Hz的音频信号,480Mbps USB2.0的双向数据交互,直接快速充电,内嵌有HDCP 2.2内容保护密钥,并不受限于任何接口形态,包括DisplayPort和HDMI。 智能手机的普及,使诸如SlimPort等高速连接技术得以快速发展。DisplayPort 1.3标准采用非压缩技术时,码率为23.76 Gbps(8K×4K,30Hz),而SlimPort 8K×4K(30Hz)采用压缩技术时的码率仅为7.84 Gbps。相同条件下,在8K×4K 60Hz条件下,码率则分别为47.52 Gbps和15.68 Gbps。














历经八年的发展后,MHL已成为高清内容设备的互连的重要技术,MHL技术标准由诺基亚、三星、Silicon Image、索尼和东芝联合制订,目前MHL联盟拥有超过200家支持该标准的采纳者和成员,涉及智能手机、平板电脑、数字电视等应用领域。 数据显示,MHL已在5亿电子产品中得以采用,是目前增长最快的标准。

MHL 3.0标准主要特性包括支持4K/30分辨率,充电功率达10瓦,支持HDCP2.2内容保护,支持7.1环绕立体声(包括Dolby TrueHD和DTS-HD)。MHL3.0进一步改善了用户体验,例如高清图像无延迟、可同时为移动设备充电等,其支持双向通信,使大、小屏幕的双向控制更为简便,包括汽车娱乐系统与智能电话的互连等。

数据显示,MHL在智能电话中的占有率在2013年为22%,而DTV占有率为28%,PC显示器为25%。2014年DTV领域的占有率会超过40%。更为先进的是HML 3.0 4K芯片,其包括多种不同功能的IC,如收发器芯片、配件(电缆,插座)芯片、多媒体切换芯片等。应用在4K手机中,目前的解决方案是两芯片方案,4K手机屏幕通常偏大,用户也希望将不同的功能芯片尽量靠近相应的功能端。



.
