东平产品应用于指挥控制中心建设解决方案

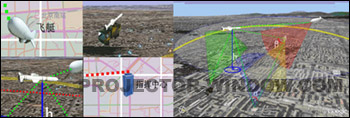

      [投影之窗消息]  为保证实用并切实满足指挥控制中心综合性管理的需要,实现指挥控制中心对远程空情监视、观察、测量。满足远端各种采集信号准确、实时地反映在指挥中心相应控制环节的要求,东平科技以完善的设计理念、完整的设计方案及高品质的系列产品赢得了某所控制中心的肯定。

    整套系统通过以太网、CDMA网络及光纤存储等网络并存模式,实现远端视频信号传输至指挥中心进行实时显示和分类存储;

    大屏幕显示及控制部分

    主要显示区域采用8台DLP背投单元,组成横向4台、纵向2台排列模式。两侧各采用9台21寸CRT纯平监视器,组成横向3台、纵向3台排列模式。

    DLP显示单元主要主要通过图形拼接器来完成对各种信号的实时显示,其显示模式有很多种,例如:

    注:8台DLP单元完整成像一路计算机输出或者直接由外围引进的视频信号。

    注:其中4组单元显示4路不同计算机或实时视频信号,另外4组单元实现一路信号放大显示。(单台背投单元建议最多显示4路视频画面,计算机信号例外。)

    注:8台背投单元呈像一路画面同时,又可打开多路信号窗口,可进行对该窗口任意拉伸、拖动、跨屏显示。

    显示信号由12台值班席电脑和1台指挥席电脑、1台接口席电脑提供的计算机信号,通过VGA矩阵切换器输出8路计算机信号至图形拼接控制器。外围信号通过以太网络方式传输至指挥控制中心,通过数字解码技术直接将该信号转换为模拟视频,通过Video矩阵切换器输出8路模拟视频至图形拼接器,同时再输出18路分别呈像至CRT显示单元。(详细参阅《系统连接原理图-信号控制》)

    实施效果:

    系统充分利用了东平产品的优势,将系统在通信环境、硬件环境、软件环境相互间的依赖减至最小,充分发挥自身优势;同时,系统的互联为信息互通和网上控制创造有利条件,为指挥控制中心更大程度的减少了运营成本,为此该所控制中心的领导给予东平公司充分的肯定。



东平科技介绍
北京东平联祥科技有限公司是专业从事大屏幕投影显示系统、多媒体视频会议系统、安防监控系统相关设备销售及安装维护的高科技企业。主要产品有VGA/RGB/AV矩阵、VGA画面分割器、VGA长线驱动器、VGA光纤收发器、大屏幕显示控制系统等各类系统外围设备。公司同时为广大系统集成商提供专业解决方案及其它技术支持,力争建立业内最佳服务支持平台。
Email:dp@dptech.com.cn     网址:www.dptech.com.cn
