  快思聪多功能厅中控解决方案简介


    [投影之窗消息] 近年来,随着我国经济的飞速发展以及在世界影响力的日益提高,国内组织的各种政府、科技、经济以及民间交流会议逐年增加。因此对于会议场所,为了保证会议的正常进行,现场良好的设备调配和对音视频的实时控制是十分必要的。在这一点上,全球领先的控制系统提供商美国快思聪公司不仅拥有应用于各种环境的中控设备,并且结合教室、会议厅、智能家居等环境为客户设计了科学、完备的控制解决方案,其中面向多功能厅的解决方案着重实现现代化的会议、教学、培训、学术讨论。


一、系统概述

    多功能厅以其功能的多样性(如: 会议厅,视频会议厅,报告厅, 学术讨论厅,培训厅等),特别适合我国国情需要,并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设,并且从技术的角度上来看,对系统在设计和施工上都有一定的技术复杂度,尤其对用户方的使用也有一定的技术要求, 这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作,这种技术就是中央控制技术。

二、用户需求

    整个系统要高效率的完成教学任务,结合各个系统,充分发挥各个系统的功能,实现现代化的会议、教学、培训、学术讨论。

(一)多媒体显示系统:

    多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成;完成对各种图文信息的大屏幕显示。由於房间面积较大,为了各个位置的人都能够更清楚的观看,整个系统设计了2套投影机显示系统。

(二)A/V系统:

    A/V系统由4台计算机、摄像机、DVD、VCR(录像机)、MD机、实物展台、调音台、话筒、功放、音箱、数字硬碟录像机等A/V设备构成。完成对各种图文信息(包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音)的播放功能;实现多功能厅的现场扩音、播音,配合大屏幕投影系统,提供优良的视听效果。并且通过数字硬碟录像机,能够将整个过程记录在硬盘录像机中。

(三)房间环境系统:

    房间环境系统由房间的灯光(包括白炽灯、日光灯)、窗帘等设备构成;完成对整个房间环境、气氛的改变,以自动适应当前的需要;譬如播放DVD时,灯光会自动变暗,窗帘自动关闭。

(四)智能型多媒体中央控制系统:

    采用美国CRESTRON(快思聪)中央控制系统,实现多媒体电教室各种电子设备的集中控制。
• 要求操作简单、人性化、智能化;
• 要求整个系统可靠性高;
• 尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效
• 为完善操作人员的系统工作,要求能够实现计算机网路控制功能,完成远端监视、远端同
 步控制、远端维护等等功能
• 能够控制DVD、录像机、MD 进行播放、停止、暂停等功能;
• 能够控制投影机,进行开/关机、输入切换等功能,并能够控制电动吊架、屏幕,实现上
 升、停止、下降等功能;
• 能够控制实物展台进行放大、缩小等功能;
• 能够控制音量,进行音量大小的调节功能;
• 能够控制A/V榘阵、VGA榘阵,实现音视频、VGA信号自动切换控制功能
• 能够控制房间的灯光和窗帘,自动适应当前的需要

(五)设备清单:

整个系统的设备清单(含控制方式分析)如下:

用户设备名称 数量 单位 受控方式 Crestron控制设备
投影机 2 RS232 主机上的RS232埠
电动吊架 2 Relay(继电器) CNPCI-8
电动屏幕 2 Relay(继电器) CNPCI-8
计算机 4 控制图像切换 控制投影机进行图像切换
DVD 1 IR(红外) IRP2
VCR 1 IR(红外) IRP2
MD 1 IR(红外) IRP2
实物展台 1 IR(红外) IRP2
话筒 6 无需控制
调音台 1 无需控制
功放 1 控制音量 ST-VC
音箱 2 无需控制
预留视频图像埠 1 控制图像切换 控制A/V榘阵进行图像切换
预留电脑图像埠 4 控制图像切换 控制VGA榘阵进行图像切换
A/V榘阵 1 RS232 主机上的RS232埠
VGA榘阵 1 RS232 主机上的RS232埠
白炽灯 4 进行无级调光 CLI-220N-4
日光灯 2 Relay(继电器) CNPCI-8
窗帘 1 Relay(继电器) CNPCI-8


三、产品清单

1、根据上述情况,列出快思聪中央控制设备清单及说明:

型号 描述

数量

说明
AV2 第二代经济型双总线主机 1 接收触摸屏的控制信号,解释并执行
C2ENET-1 快思聪主机网卡 1 完成网路控制功能,已经完成快思聪强大的E-Control功能
TPS-4500V 12英寸彩色LCD触摸 1 可直接预览视频,用於主控室的操作
STI-1700C 6"无线彩色触摸 1 含STI-DSN充电座、ST-BTPN充电电池;用於主席台的操作
CNRFGWA 单向无线接收器 1 接收STI-1700C的控制指令,传送给主机
CNX-B12W 12键白色嵌墙式面板 1 安装在多功能厅门口,方便进出时操作
CLI-220N-4 4路白炽灯调光器 1 用於控制白炽灯进行无级调光
CNPCI-8 8路强电继电器模组 2 控制电动吊架、屏幕、设备电源、日光灯
ST-VC 3路音量控制模组 1 控制功放音量
IRP2 红外发射棒  4 控制红外设备,如DVD/录像机/实物展台


2、除了需要以上中央控制系统设备外,还需要快思聪所特有的技术来完成相关一些网路功能:

• 远端即时诊断软体Network Analyzer;
• 远端系统日志记录e-Datalog;
• 远端控制软体e-Control 2 IE、e-Control 2 EXE等;

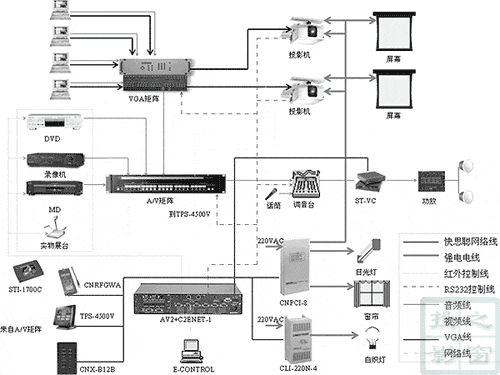

四、系统示意图


五、功能描述

通过安装以上快思聪中央控制系统,能够轻松的实现智能化、人性化的控制:

1、多媒体显示系统的控制:

• 通过主机後的串口(RS232/RS422/RS485埠),控制投影机的所有功能,如开/关机、对视频图像、计算机图像的切换等;并且能够自动实现关联动作,如关闭系统时,自动将投影机关闭;

• 通过CNPCI-8(8路强电继电器),控制电动吊架和屏幕的上升、下降、停止;并且能够自动实现关联动作,如投影机开时,电动吊架和屏幕自动下降,投影机关时电动吊架和屏幕自动上升;

• 可以利用TPS-4500V的视频预览功能,在将视频经投影机投出到屏幕之前,确认播放的视频图像就是所需要的视频图像。

2、实现A/V系统的控制:

• 通过主机後的串口(RS232/RS422/RS485埠),控制VGA/RGBHV榘阵(A/V榘阵)自动选择计算机的图像输出到投影机,并且投影机自动切换到VGA输入;

• 通过主机後的IR(红外)控制埠和IRP2(红外发射棒),控制DVD(录像机、MD、实物展台)的所有动作,如播放、暂停、停止等功能;并且可以自动将DVD(录影机、MD)的图像切换到投影机,投影机自动选择视频输入,自动将DVD(录影机、MD、实物展台)的声音切换到功放;

• 通过ST-VC音量控制器,控制功放输出音量的大小。

3、实现房间环境系统的控制:

• 通过CNPCI-8(8路强电继电器),控制日光灯的开关,并通过CLI-220N-4(白炽灯调光器)调节白炽灯的亮度;并且能够设置多种灯光模式预设(如会议模式、A/V模式、培训模式等等),使得灯光迎合各种的场合需要;

• 通过CNPCI-8(8路强电继电器),控制窗帘的开/合,迎合各种场合的需要;

• 通过CNPCI-8(8路强电继电器),控制投影机、A/V设备的设备电源,实现电源的自动、节能管理,而且可以更好的保护设备,如系统会在投影机关机後预留足够的时间给投影机散热,然後才自动断开投影机的电源;

• 该系统配置了2个触摸屏(TPS-4500V和STI-1700C)和1个面板(CNX-B12W),方便客户使用:控制室操作人员使用TPS-4500V,可实现所有设备的控制;主席台上使用STI-1700C操作,只完成一些简单的操作;而CNX-B12W则安装在门口,方便出入时操作,如刚进入时开灯。

4、实现网路控制功能:

    利用快思聪提供的强大的E-Control功能,基於网路(LAN、WAN),利用计算机可以完成对本地设备的远端监视、远端同步控制、远端维护等等功能,结合本地的触摸屏控制,真正的达到完全智能化的控制、管理;以下是几个E-Control技术举例:

• E-Control 2 IE:通过网页流览器 Internet Explorer访问快思聪控制主机,可以完成对本地设备的远端同步控制,介面完全跟本地的触摸屏操作一模一样;

• E-Datalog:通过LAN集中记录系统中所有设备控制活动,并生成Microsoft Excel档;如何时打开投影机,从而评估最常使用的元件来简化将来的设计,也可以根据使用频率决定对设备的维护。

为客户着想的做法:

    对于中央控制系统这种与音视频、灯光、网络传输等设备紧密衔接的产品,如果仅有功能介绍而没有相应方案与之配合,客户是很难深入了解其作用的。快思聪公司正是考虑到这点,实行了由简单设备供应到提供解决方案设计的转变,通过推行为客户按需定制解决方案的方式,实现了对客户从软件到硬件的一体化服务,即为客户解决了设计难题,又使自己的产品在其中得到很好的利用,可谓一举两得之举措。


2005.09
